輕觸開關一般常規的尺寸區分有4x4、6x6、8x8、12x12輕觸開關等規格，以4x4輕觸開關來說，通常在開關的選型上，請務必注意核實清楚開關相應的規格尺寸是否符合要求使用。因?yàn)槟壳俺Ｒ?guī)大多數的開關同等都會存在尺寸偏差的問題，如4x4輕觸開關，它實際誤差的尺寸區分有4.1x4.1mm、4.2x4.2mm、4.4x4.4mm等，后置若不留意去了解開關的實際尺寸，都有可能會出現購置到不適用的產品。那今天接著下來帶大家一起去了解下關于常規4x4輕觸開關功能特點以及相關產品的用途等解說。

常規4x4輕觸開關規格產品介紹：

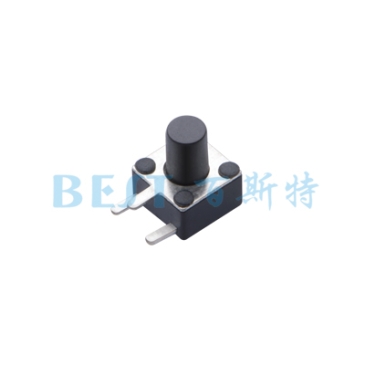

輕觸開關TS-1102

產品簡介：

輕觸開關TS-1102，常規一般又被廣泛稱為4x4輕觸開關，其開關的實際長寬尺寸為4.6*4.6mm，高度區分有有四個標準：3.8mm/4.8mm/5.0mm/7.0mm等規格，驅動力度有三個標準：100gf、160克力、250克力等規格。包裝方式為：插件封裝，不過由于該產品不耐高溫，一般焊接方式上只適合手工焊接和波峰焊。

技術參數：

使用范圍溫度：-20℃~80℃

額定值：DC 12V 50mA

驅動力度：100gf/160gf/250gf 偏差為±30gf

接觸電阻：≤30mΩ

絕緣電阻：≥100 MΩ

回復力度：50gf min

可焊性：超過75%的錫焊面積被焊料所覆蓋

開關行程：0.25±0.1mm

機械壽命：50000次

輕觸開關TS-1102參考圖紙

輕觸開關TS-1102A

產品簡介：

TS-1102A為一款貼片4x4輕觸開關或方形按鍵開關，其開關的實際尺寸為：4.5*4.5mm，高度規格：3.8、4.8、5.0、7.0mm等規格,其開關按鍵力度：100g/160g/250g 三種，封裝方式：袋裝(1000PC包);此款TS-1102A產品材質耐高溫，一般焊接方式上可以回流焊。

技術參數：

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

絕緣電阻：≥100 MΩ

驅動力度：100gf/160gf/250gf 偏差為±30gf

開關行程：0.25±0.1mm

機械壽命：50000次

輕觸開關TS-1102A參考圖紙

輕觸開關TS-1187

產品簡介：

輕觸開關TS-1187為一種貼片型輕觸開關，目前一般被廣泛稱為“4x4貼片輕觸開關”，其開關規格尺寸為4x4mm，開關的蓋頭類型上區分有塑膠方蓋、圓蓋等規格，此款輕觸開關TS-1187的包裝類型上還分區分有：編帶包裝、膠帶包裝等封裝形式，用戶可依據自身的需求選擇。

技術參數：

保存溫度：-30度-80度

環境溫度：-20度~ 70度

回復力：50GF min

驅動力：250±30GF/160±30GF

接觸電阻：≤100Ω

額定電負荷：DC12V 50MA

耐電壓：AC250V.50HZ/1min

行程：0.2mm±0.05mm

絕緣電阻：≥100MΩ

機械壽命：100000次

輕觸開關TS-1187參考圖紙

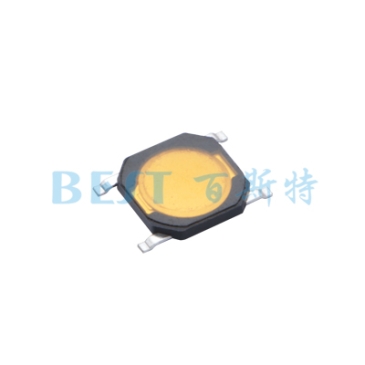

輕觸開關TS-1187A

產品簡介：

輕觸開關TS-1187A為一款鍋?zhàn)邪存I開關，其開關規格尺寸為4x4x0.8mm，后置一般又廣泛被稱為“4x4貼片薄膜開關”，此款輕觸開關TS-1187A通過ROHS和ISO9001質量認證，其常規的操作力度區分有100g/160g/250g三種類型，開關的耐磨壽命上可反復承受50000次不等，包裝方式可分為編帶(5000pcs/盤)和袋裝(1000pcs/包)。

技術參數：

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

絕緣電阻：≥100 MΩ

行程：0.2mm±0.05mm

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

驅動力：260±50GF

回復力：50GF min

耐電壓：AC250V.50HZ/1min

機械壽命：50000次

輕觸開關TS-1187A參考圖紙

輕觸開關TS-1187C

產品簡介：

輕觸開關TS-1187C屬于一款貼片型按鍵開關，規格尺寸為4*4貼片輕觸開關，其開關的封裝上區分有編帶、膠帶等兩種包裝方式。由于輕觸開關TS-1187C材質耐高溫，一般焊接方式上可以回流焊接，高密度貼裝的表面貼裝。目前該產品的用途一般廣泛用于：安防產品、通訊設備、數碼產品、音響、電視機、遙控器、家用電器等行業上。

技術參數：

絕緣電阻：≥100MΩ

行程：0.2mm±0.05mm

回復力：50GF min

額定電負荷：DC12V 50MA

接觸電阻：≤50MΩ

驅動力：260±50GF

耐電壓：AC250V.50HZ/1min

保存溫度：-30度-80度

環境溫度：-20度~ 70度

機械壽命：300000次

輕觸開關TS-1187C參考圖紙

不過由于開關的種類規格繁多，除了常規的4x4輕觸開關外，對于后置所細分的規格型號產品也還是有許多的，那關于時間的關系，以上相關的4x4輕觸開關的產品介紹大致也是解說的比較全面的。所以總的來說，大家一般在輕觸開關的購買當中，除了先確認開關的規格類型后，后置還需要?jiǎng)?wù)必了解清楚開關的各項性能參數是否符合自身的要求使用。
